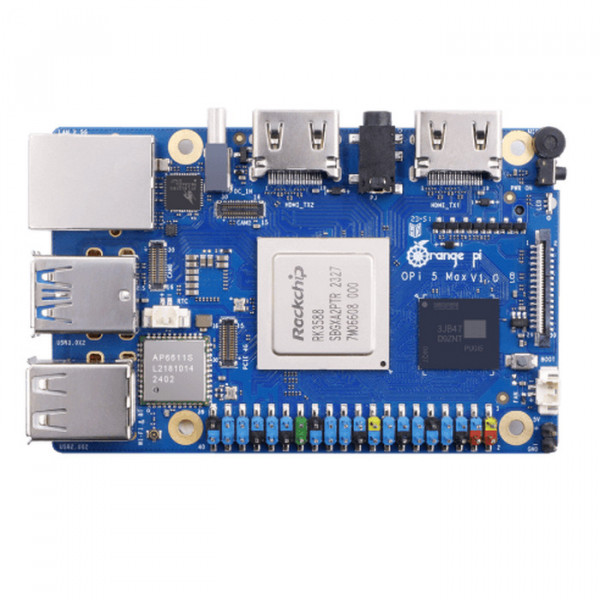

ORANGEPI 5 MAX 8GB

ORANGE PI 5 MAX SBC DE ALTO DESEMPENHO COM ROCKCHIP RK3588, LPDDR5, NPU 6 TOPS, WI-FI 6E E REDE 2.5 GIGABIT

A Orange Pi 5 Max é uma placa computacional de alto desempenho baseada no processador Rockchip RK3588, desenvolvida para aplicações que exigem elevada capacidade de processamento, aceleração gráfica, inteligência artificial, reprodução de conteúdo em alta resolução e grande variedade de interfaces.

Equipada com processador de 8 núcleos, GPU ARM Mali-G610, NPU dedicada de até 6 TOPS e memória LPDDR5, a Orange Pi 5 Max pode ser utilizada em projetos profissionais, automação, IoT, inteligência artificial, edge computing, servidores, terminais, totens, sinalização digital, desenvolvimento de software, sistemas Android e Linux, entre diversas outras aplicações.

PROCESSADOR

SoC: Rockchip RK3588

Arquitetura: ARM 64 bits

Processo de fabricação: 8 nm

CPU Octa-Core composta por:

4x ARM Cortex-A76 de alto desempenho com frequência de até 2,4 GHz

4x ARM Cortex-A55 de alta eficiência com frequência de até 1,8 GHz

O conjunto combina núcleos de alto desempenho e eficiência energética, permitindo executar aplicações exigentes e múltiplas tarefas simultaneamente.

GPU

GPU integrada ARM Mali-G610

Aceleração gráfica 3D integrada

Compatível com:

OpenGL ES 1.1

OpenGL ES 2.0

OpenGL ES 3.2

OpenCL 2.2

Vulkan 1.2

A GPU possibilita o uso da placa em aplicações gráficas, interfaces avançadas, reprodução multimídia, visualização 3D, jogos compatíveis e aplicações que utilizem aceleração por GPU.

INTELIGÊNCIA ARTIFICIAL NPU

A Orange Pi 5 Max possui NPU integrada dedicada ao processamento de inteligência artificial.

Desempenho de até 6 TOPS

Suporte a operações:

INT4

INT8

INT16

FP16

A NPU permite desenvolver aplicações de IA e processamento local sem depender exclusivamente da CPU ou de servidores externos.

Pode ser utilizada em aplicações como:

Visão computacional

Reconhecimento de objetos

Classificação de imagens

Processamento de vídeo

Automação inteligente

Edge AI

Sistemas de monitoramento

Reconhecimento facial

Aplicações industriais

MEMÓRIA RAM

Memória LPDDR5 de alta velocidade integrada à placa.

Disponível, dependendo da versão, com:

4 GB LPDDR5

8 GB LPDDR5

16 GB LPDDR5

A utilização de memória LPDDR5 proporciona maior largura de banda e desempenho em comparação com gerações anteriores, sendo adequada para multitarefa, aplicações gráficas e cargas de trabalho mais pesadas.

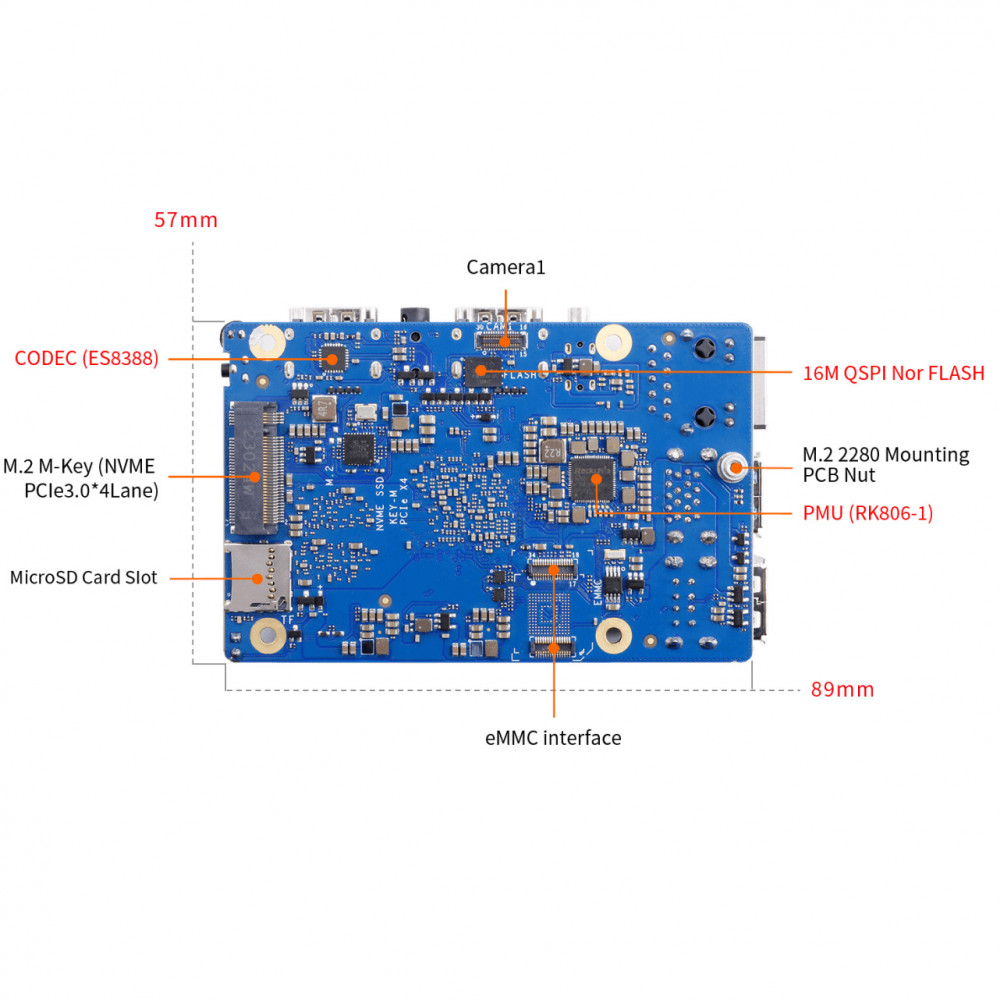

ARMAZENAMENTO

A Orange Pi 5 Max oferece diversas possibilidades de armazenamento.

Slot para cartão MicroSD

Socket para módulo eMMC

Suporte a eMMC de 32 GB, 64 GB, 128 GB ou 256 GB, conforme módulo utilizado

QSPI NOR Flash de 16 MB

Slot M.2 M-Key para SSD NVMe

M.2 NVME DE ALTO DESEMPENHO

Um dos principais diferenciais da Orange Pi 5 Max é seu slot M.2 M-Key conectado através de PCI Express.

Interface PCIe 3.0

4 lanes PCIe

Suporte a SSD NVMe

A interface PCIe 3.0 x4 permite utilizar armazenamento de alta velocidade, sendo uma excelente alternativa para sistemas operacionais, aplicações, bancos de dados e arquivos que necessitam de desempenho muito superior ao de cartões MicroSD tradicionais.

REDE ETHERNET 2.5 GIGABIT

A placa possui interface de rede Ethernet de alta velocidade baseada no controlador RTL8125BG.

1x porta Ethernet 2.5 Gigabit

Velocidade de até 2,5 Gbps em redes compatíveis

Essa interface proporciona desempenho superior à rede Gigabit convencional, sendo especialmente interessante para servidores, NAS, aplicações industriais, transferência de grandes arquivos e processamento de dados em rede.

WI-FI 6E

A Orange Pi 5 Max já possui conectividade Wi-Fi integrada.

Wi-Fi 6E

Módulo AP6611 integrado

Interface SDIO 3.0

O Wi-Fi 6E é uma geração moderna de conectividade sem fio, permitindo utilizar redes compatíveis com maior capacidade e desempenho.

BLUETOOTH

Bluetooth 5.3 integrado

Suporte a BLE Bluetooth Low Energy

Pode ser utilizado com periféricos e dispositivos compatíveis, como teclados, mouses, controles, sensores, equipamentos IoT e outros acessórios Bluetooth.

VÍDEO

A Orange Pi 5 Max possui avançados recursos de processamento de vídeo.

2x saídas HDMI 2.1

Suporte a resolução de até 8K a 60 FPS

Interface MIPI DSI TX de 4 lanes

Suporte a processamento e decodificação de vídeo em resolução até 8K

As duas interfaces HDMI tornam a placa adequada para aplicações com múltiplos monitores, sinalização digital, painéis informativos, totens e estações de trabalho.

CÂMERAS

A Orange Pi 5 Max possui três interfaces destinadas à conexão de câmeras compatíveis.

2x MIPI CSI de 4 lanes

1x MIPI D-PHY RX de 4 lanes

Essas interfaces permitem desenvolver projetos envolvendo câmeras, visão computacional, inteligência artificial, automação e sistemas de monitoramento.

USB

A placa possui:

2x USB 3.0

2x USB 2.0

As portas permitem conectar diversos periféricos como:

Teclado

Mouse

Pendrive

HD externo

SSD externo

Webcam

Adaptadores USB

Leitores

Interfaces de comunicação

Entre diversos outros dispositivos compatíveis.

ÁUDIO

Codec de áudio ES8388 integrado

Conector de áudio P2 3,5 mm

Suporte a microfone

Suporte a áudio através de HDMI

Suporte a HDMI 2.1 eARC

GPIO E EXPANSÃO

A Orange Pi 5 Max conta com conector de expansão de 40 pinos.

40 GPIO em conector de duas fileiras com espaçamento de 2,54 mm

Dependendo da configuração de software e do pino utilizado, estão disponíveis interfaces como:

GPIO

UART

PWM

I2C

SPI

CAN

Alimentação 5 V

Alimentação 3,3 V

Isso torna a Orange Pi 5 Max adequada para desenvolvimento de projetos eletrônicos, automação, sensores, atuadores, controladores, equipamentos industriais, IoT e prototipagem.

SISTEMAS OPERACIONAIS

A Orange Pi disponibiliza imagens e suporte para diferentes sistemas operacionais compatíveis com a Orange Pi 5 Max, incluindo:

Orange Pi OS Droid

Orange Pi OS Arch

Orange Pi OS OH

Android 13

Ubuntu

Debian

OpenWRT

Também existem distribuições e projetos desenvolvidos pela comunidade para a plataforma RK3588.

Importante: para utilizar Ubuntu, Debian, Android ou outros sistemas, é necessário utilizar uma imagem especificamente preparada e compatível com a Orange Pi 5 Max. Uma imagem ARM genérica pode não possuir todos os drivers e configurações necessárias para o hardware da placa.

ALIMENTAÇÃO

Alimentação através de USB Type-C

Tensão: 5 V

Corrente recomendada: até 5 A

Recomenda-se utilizar fonte de alimentação de boa qualidade e capacidade adequada, principalmente quando forem conectados SSD NVMe, dispositivos USB e outros periféricos.

REFRIGERAÇÃO

Conector dedicado para ventilador:

5 V

2 pinos

Passo de 1,25 mm

Devido ao elevado desempenho do RK3588, para cargas de trabalho intensas e funcionamento contínuo recomenda-se utilizar sistema de refrigeração adequado.

RTC

Conector dedicado para bateria RTC

3 V

2 pinos

Passo de 1,25 mm

Permite manter informações de data e hora através de bateria compatível, dependendo da configuração utilizada.

BOTÕES

A placa possui:

Botão BOOT

Botão Liga/Desliga

INDICADOR

LED RGB lateral para indicação de funcionamento e status.

DIMENSÕES

Comprimento: 89 mm

Largura: 57 mm

Espessura da PCB: 1,6 mm

Peso aproximado: 62 g

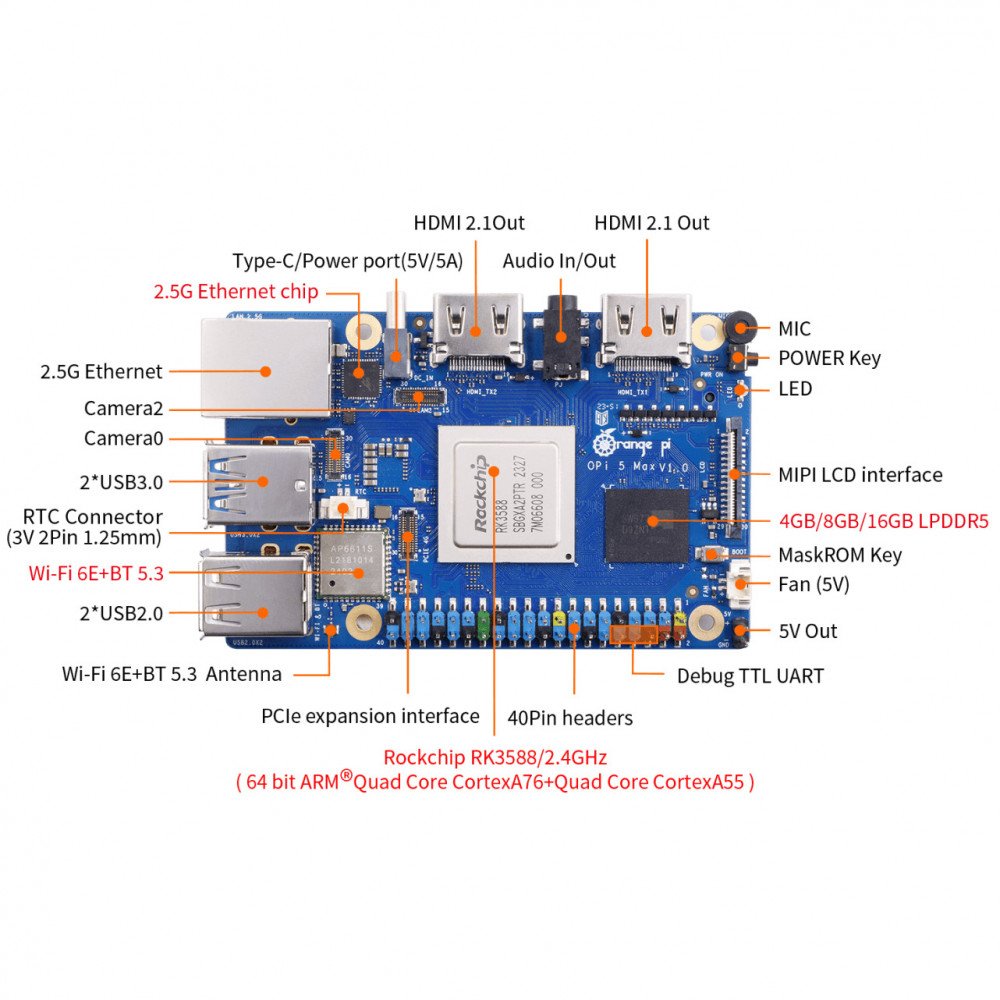

PRINCIPAIS CARACTERÍSTICAS

Processador Rockchip RK3588 Octa-Core

4x Cortex-A76 até 2,4 GHz

4x Cortex-A55 até 1,8 GHz

Arquitetura ARM 64 bits

GPU ARM Mali-G610

NPU dedicada de até 6 TOPS

Memória LPDDR5

Wi-Fi 6E integrado

Bluetooth 5.3 com BLE

Ethernet 2.5 Gigabit

M.2 M-Key PCIe 3.0 x4 para SSD NVMe

Slot MicroSD

Suporte a módulo eMMC

2x HDMI 2.1

Vídeo até 8K a 60 FPS

2x USB 3.0

2x USB 2.0

Interfaces para até três câmeras

GPIO de 40 pinos

UART, PWM, I2C, SPI, CAN e GPIO

Áudio P2 3,5 mm

Alimentação USB Type-C 5 V / 5 A

Compatível com Android e diversas distribuições Linux adaptadas para a placa

APLICAÇÕES

A Orange Pi 5 Max pode ser utilizada em diversos tipos de projetos, incluindo:

Mini PC ARM

Computador Linux

Computador Android

Servidor doméstico

Servidor de aplicações

Edge Computing

Inteligência Artificial

Visão computacional

Automação comercial

Automação industrial

IoT

AIoT

Totens de autoatendimento

Terminais de consulta

PDV

Digital Signage

Painéis informativos

Centrais multimídia

Projetos com múltiplas telas

Sistemas de monitoramento

Reconhecimento de imagens

Robótica

Prototipagem

Desenvolvimento de software

Desenvolvimento Android

Desenvolvimento Linux

Projetos eletrônicos

Sistemas embarcados

A Orange Pi 5 Max reúne alto poder de processamento, conectividade moderna e diversas possibilidades de expansão em uma placa compacta, sendo uma solução indicada tanto para desenvolvedores e entusiastas quanto para aplicações profissionais e comerciais.
